三模电竞PCB层间起泡的成因与物理特征
层间起泡通常表现为PCB板内部铜箔与树脂基材分离，形成肉眼可见的鼓包或按压时有异响。在三模电竞设备中，这种故障多由高频信号下的局部过热或组装过程中的应力残留引发。当主板长期处于高负载状态，RGB灯带与主控芯片产生的热量无法及时通过散热片导出，热量积聚会导致基材内部的环氧树脂发生热降解。此时，层间结合力下降，若此时受到外部挤压或温度骤变，极易产生结构性剥离。
物理特征上，起泡区域往往伴随着信号完整性下降。对于电竞外设而言，这直接表现为按键连击、鼠标DPI漂移或无线连接瞬间断连。维修人员需使用放大镜观察焊盘周围是否有发黑或裂纹，这些是热应力破坏的前兆。不同批次的FR4板材耐热等级存在差异，低等级板材在应对三模设备同时开启RGB和无线模块的高热环境时，更容易出现此类物理形变。
RGB供电异常的核心电路逻辑
RGB灯效的控制依赖于5V或5V-12V稳压电路，异常通常指向LDO（低压差线性稳压器）或DC-DC转换模块失效。电竞PCB设计中，为了减少电磁干扰，RGB供电回路常经过磁珠滤波和电容去耦。当滤波电容发生微短路或容量衰减时，电压纹波增大，导致LED灯珠闪烁或主控芯片复位。此时，RGB表现可能为单色常亮、随机乱码或完全熄灭，但键盘或鼠标的核心输入功能可能依然正常。
排查供电异常需从电源输入端开始，逐级测量电压跌落情况。使用万用表直流电压档，对比维修前后各测试点的数值。若发现某一颗稳压芯片输出端电压远低于标称值，且芯片表面温度异常升高，则判定为内部过流保护或击穿。部分三模设备采用PWM调光，若PWM控制脚信号丢失，RGB可能表现为亮度无法调节或常亮不灭，这通常涉及MCU引脚配置错误或驱动三极管损坏，而非单纯的电源问题。
专业维修工具与检测步骤
精准定位故障点需要借助专业的检测仪器。数字示波器是观察RGB供电纹波和信号波形的关键工具，能捕捉肉眼无法识别的瞬时电压跌落。使用高阻抗探头接触RGB供电网络的关键测试点，记录开启高亮灯效时的电压稳定性。若示波器显示波形存在剧烈毛刺或幅值不足，即可锁定电源管理模块或滤波电路为故障源。

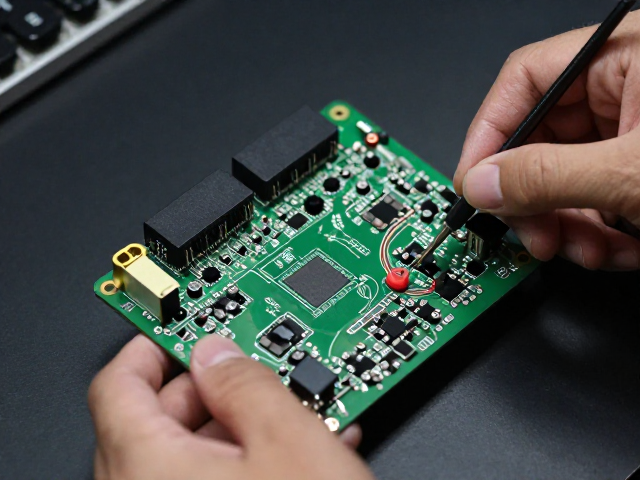

万用表的蜂鸣档用于检测PCB走线连续性，特别是在处理层间起泡导致的隐性断路时。将表笔分别接触起泡区域两侧的铜箔，若阻值无穷大，说明内部铜箔已断裂。对于RGB灯珠本身的损坏，可使用二极管档逐个检测，正常灯珠正向导通电压通常在2V-3.5V之间（取决于颜色），反向截止。若发现某一颗灯珠短路，需将其拆下并短接焊盘，以排除局部短路对整个供电回路的影响。
层间起泡的热修复与加固工艺
修复层间起泡需严格控制加热温度和压力。使用热风枪配合恒温烙铁，对起泡区域进行局部加热，温度控制在150℃-180℃之间，避免高温导致基材碳化。加热过程中，使用镊子或专用压具轻轻按压鼓包处，促使层间空气排出并重新贴合。加热时间不宜过长，通常每个区域加热30-60秒，观察鼓包是否平复。
加固修复后，需进行绝缘处理以防止短路。使用透明环氧树脂胶或专用PCB填充胶注入修复区域，填补微观空隙。固化过程中需保持环境干燥，确保胶水完全交联。修复完成后，必须重新进行电气性能测试，确保RGB供电电压稳定在标称范围内，且无线模块信号收发正常。若起泡严重导致多层走线断裂，则需使用飞线技术跨接断点，并加固飞线绝缘，确保长期使用的可靠性。
