三模电竞PCB热管理的核心挑战与IEC标准关联
三模电竞PCB通常指支持有线、蓝牙及2.4GHz无线连接的电竞外设主板，其内部集成高算力主控芯片、射频模块及高速信号处理单元，在密集运算下会产生显著的热量聚集。相较于传统单一模式设备，三模架构因无线收发组件与主控距离较近，热耦合效应更为明显，局部温度骤升可能导致信号干扰或元器件老化。IEC（国际电工委员会）标准体系中，针对电子设备的热性能评估主要参考IEC 62368-1音频视频、信息技术及通信设备的安全要求，其中关于温度限值的规定是PCB设计必须遵循的基础红线。

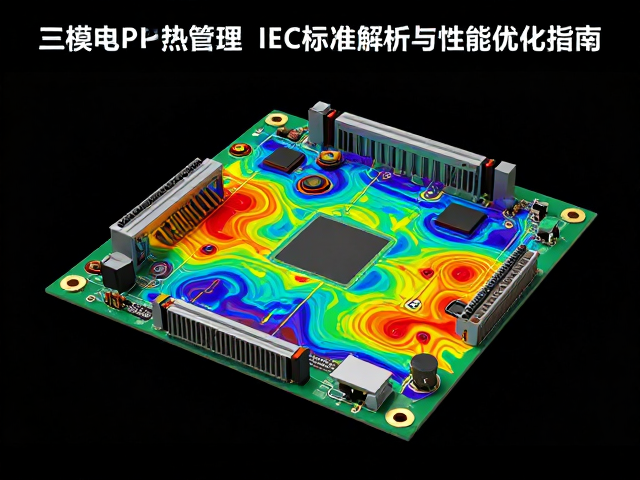

在PCB布局阶段，热管理策略需严格对标IEC标准中的温升限制，确保在额定负载下，关键元器件表面温度不超过材料允许的最大工作温度。例如，FR-4基材的玻璃化转变温度（Tg）通常在130°C至180°C之间，若局部热点超过此阈值，板材可能发生分层或变形，进而引发断路或短路。设计师需通过仿真软件模拟电流密度分布，识别高发热区域，并依据标准中关于绝缘材料耐热等级的要求，预留足够的散热路径，避免因散热不良导致产品无法通过安规认证。
基于IEC规范的散热材料选型与层压结构优化
PCB的热传导效率直接依赖于层压结构与材料特性的匹配，IEC标准强调设备在长期运行中的稳定性，这要求选用具有高热导率且尺寸稳定的基材。高频高速PCB常采用含陶瓷填充的环氧树脂或改性聚酰亚胺材料，这类材料不仅具备良好的介电性能，能有效降低信号衰减，其热导率通常可达1.0-2.0 W/m·K，远高于传统FR-4基材的0.3 W/m·K左右。通过增加铜箔厚度或采用加厚电源层，可显著提升平面内的热扩散能力，降低热点峰值温度，符合IEC对设备内部组件温升的管控逻辑。
在多层板设计中，内嵌金属芯或采用散热过孔阵列是提升垂直方向热传导的关键手段。通过在发热器件下方布置密集的导热通孔（Thermal Vias），将热量迅速传导至底层或专用的散热铜皮，再经由连接器或外壳散发。这一过程需严格计算过孔的填充率与孔径，确保铜壁厚度满足电流承载要求，同时避免因散热结构不当导致的阻抗不连续。IEC标准中关于电磁兼容与热安全的关联性测试，要求设计师在优化散热结构时，不得破坏高频信号的完整性，确保射频模块在低温环境下仍保持稳定的发射功率与接收灵敏度。
电竞场景下的动态负载热分布与结构件协同
电竞用户的使用习惯具有明显的突发性与高强度特征，瞬时高负载会导致PCB温度在短时间内急剧攀升。IEC标准中的热循环测试旨在验证设备在温度剧烈变化下的可靠性，要求PCB在经历规定次数的升温与降温循环后，无焊点开裂、元件脱落或性能衰减。针对三模PCB，需重点监控主控芯片与无线模组在同时工作时的热叠加效应，通过热仿真分析不同使用场景下的温度场分布，识别长期高温风险区。
结构件与PCB的协同散热设计是提升整体热性能的重要环节。金属外壳或散热片与PCB之间需设置有效的导热界面材料（TIM），以降低接触热阻。IEC标准对设备外壳可接触表面的温度有限制，通常要求在不造成烫伤的前提下最大化热量散发。设计中需考虑外壳材料的导热系数与结构强度，确保在快速导热的同时维持产品的机械稳定性。通过优化内部风道或利用自然对流结构，增强热量向外部环境的传递效率，使PCB在长时间高负荷运行下仍能维持在安全温度区间，保障信号的稳定传输与设备的使用寿命。
