三模连接下的PCB信号完整性基础
电竞外设追求极致的响应速度，三模（2.4G无线、蓝牙、有线）设计意味着主控芯片需要同时处理高频射频信号与高速数字信号。在这种高密度布局中，PCB的叠层结构直接决定了信号的质量。传统的四层板难以在有限空间内提供完整的参考平面，导致2.4G射频模块在发射和接收数据时，容易受到邻近高速时钟线的干扰，引发误码或断连。
为了解决这一问题，行业主流方案多采用六层或更高层数的叠层设计。通过在地平层与电源平面的精细排布，为射频走线提供均匀且低阻抗的回路。这种物理结构上的优化，能够显著降低电磁干扰（EMI），确保在玩家进行高强度游戏操作时，无线信号的延迟稳定在毫秒级别，维持操作的连贯性。

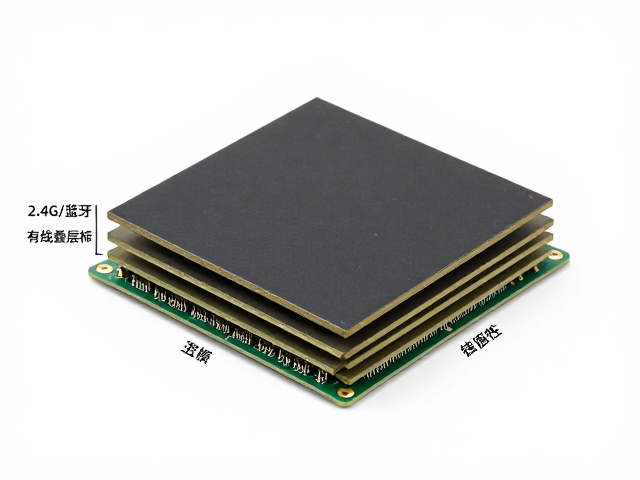

叠层材料对尺寸稳定性的关键影响
电竞PCB长期处于高负载工作状态，主控芯片与电源管理模块会产生显著热量。材料的热膨胀系数（CTE）成为决定主板寿命的关键指标。普通FR-4材料在温度剧烈变化时，容易发生微观形变，导致BGA封装芯片下的焊点出现疲劳断裂。高Tg值（玻璃化转变温度）的环氧树脂基材，能在高温环境下保持更好的刚性，减少因热应力造成的焊盘脱落风险。
除了基材本身，铜箔的粗糙度处理也影响着信号的传输效率与结构稳定性。平滑型铜箔有助于降低高频信号的趋肤效应损耗，而压延铜则能提供优异的弯曲性能，适应异形外壳的贴合需求。在三模设备中，蓝牙模块通常位于主板边缘，2.4G模块居中，这种布局要求PCB在不同温度梯度下保持整体平整，避免因翘曲导致天线谐振频率偏移，进而影响无线连接的距离和稳定性。
天线布局与接地平面的协同设计
三模设备中，2.4G天线与蓝牙天线往往共用部分射频前端电路，或者通过开关矩阵切换。PCB的接地平面必须保持连续，避免在射频走线下方设置分割孔或电源网络，否则会破坏电流回路，导致辐射效率大幅下降。在实际设计中，常采用局部挖空后重新接地的方式，以隔离数字噪声，但必须确保射频接地路径最短且直接。
蓝牙协议对低功耗要求极高，其天线匹配电路对阻抗连续性极为敏感。PCB的介电常数（Dk）均匀性直接影响阻抗控制的精度。如果板材厚度不均或铜箔压合质量不佳，会导致特性阻抗波动，引发信号反射。通过严格的阻抗测试和仿真，确保射频走线的阻抗严格控制在50欧姆，是提升蓝牙连接稳定性和延长电池续航的核心物理基础。
工艺制程对电气性能的最终呈现
高精度的激光钻孔技术能够处理高密度互连（HDI）板中的微孔，确保不同层间连接的可靠性。对于三模PCB，盲埋孔的使用可以减少信号过孔的数量，降低寄生电感和电容，从而提升高频信号的完整性。此外，阻焊油墨的附着力和耐温性也是重要考量，劣质油墨在高温下可能起泡或脱落，暴露铜箔引发短路或氧化，影响长期使用的稳定性。
表面处理工艺的选择直接影响焊接质量和信号传输。沉金工艺（ENIG）提供平整的接触面，有利于细间距BGA芯片的焊接，且抗氧化能力较强。然而，金层过厚可能导致焊点虚焊，因此需严格控制金厚。对于射频测试点，镀银或镀锡能提供优异的导电性，但需考虑长期使用的氧化问题。合理的工艺组合，能确保PCB在经过回流焊、高温老化等制程后，电气参数仍符合设计规范。
