板载贴片RGB灯珠PCB的硬件架构设计逻辑

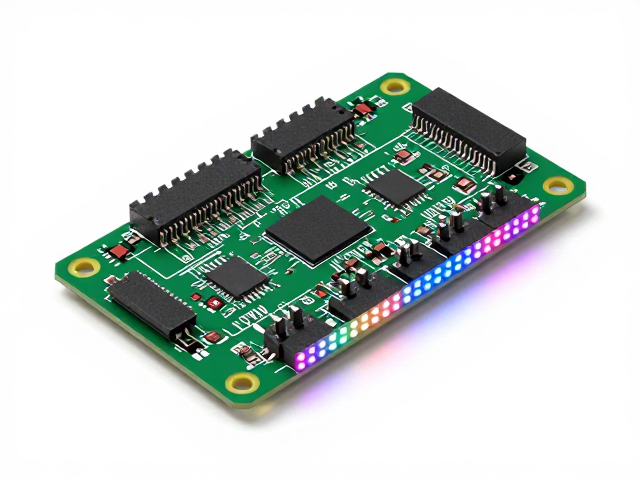

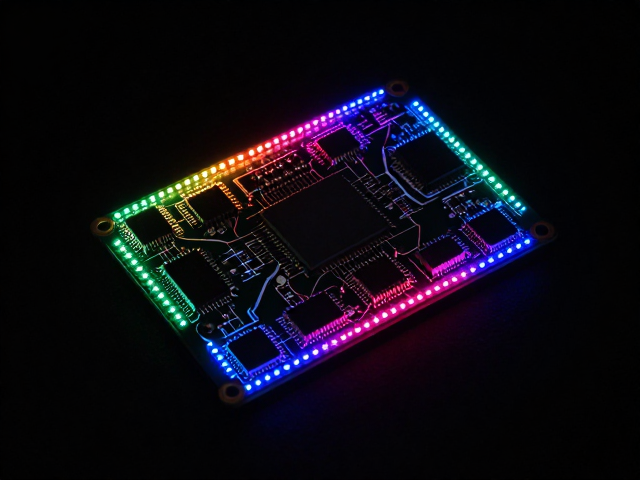

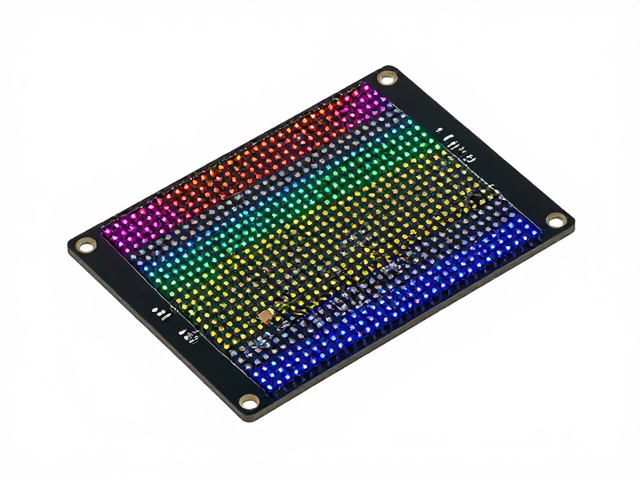

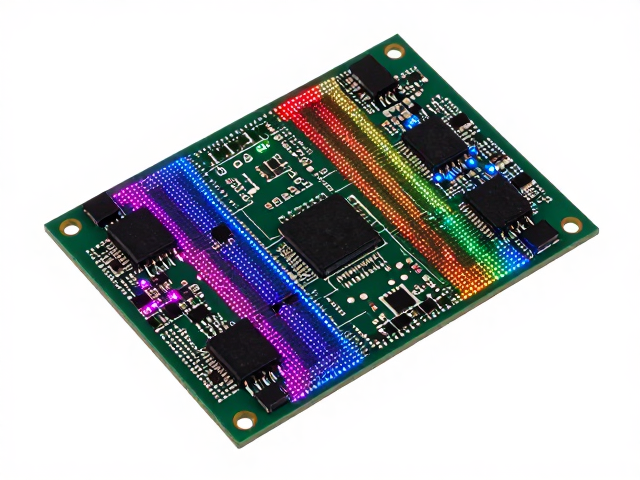

在高集成度的照明系统中，将RGB灯珠直接贴装于PCB基板已成为提升散热效率与光学一致性的主流方案。这种设计通常采用多层FR-4或金属基板材，通过内层敷铜形成大面积接地层，有效降低高频信号下的地弹噪声。灯珠选型多聚焦于3535或2835封装规格，其内部驱动IC与LED芯片的封装间距经过精密计算，以优化光通量密度并减少光斑不均现象。电路布局需严格遵循高频信号走线规范，电源输入端与信号线需保持最小间距，避免串扰导致色彩失真或亮度波动。
同步机制的实现依赖于高精度的时钟信号管理。在多灯珠串联或并联场景中，数据线的阻抗匹配与终端电阻配置至关重要，通常采用50欧姆或100欧姆的差分信号传输标准，确保数据在长距离传输中的完整性。PCB布线时需尽量减少过孔数量，特别是在高速数据线上，以降低信号反射和衰减。电源滤波电路需包含多级电容组合，高频陶瓷电容用于滤除开关噪声，低频电解电容提供瞬态电流支撑，从而维持电压纹波在50mV以内，为后续调光算法提供稳定的底层环境。
PWM无频闪调光的底层驱动策略
无频闪调光的核心在于提升PWM频率至人眼视觉暂留阈值以上，通常将载波频率设定在1kHz至10kHz区间，部分高端方案可达20kHz以上以彻底消除肉眼可察觉的闪烁。微控制器或专用驱动IC通过定时器产生高精度方波信号，占空比调节范围需覆盖0%至100%，并保证最小脉宽不低于1微秒，以应对低亮度下的控制精度需求。驱动电路需具备足够的灌电流和拉电流能力，例如单通道峰值电流需达到20mA至30mA，以驱动高亮度LED芯片，同时需在输出端串联限流电阻，防止电流冲击损坏LED结区。
在低亮度区间，单纯提高PWM频率可能导致驱动效率下降，因此常采用混合调光策略，结合模拟恒流驱动与数字PWM控制。当占空比较低时，适当提升平均电流，利用LED的光电特性非线性区域进行补偿，确保色温一致性。驱动IC内部集成过流保护与开路检测功能，当检测到LED负载异常时自动切断输出并上报故障码，防止热积累引发安全隐患。此外，死区时间的精确控制可避免上下桥臂直通，提升整体能效，典型效率指标可维持在90%以上，减少PCB局部温升，延长元器件寿命。
多灯珠同步与色彩一致性控制
在大规模阵列应用中，不同灯珠间的同步误差会导致色彩边界模糊或动态效果断裂。解决方案包括采用菊花链式数据传输架构，每个灯珠内部缓存数据并实时转发，确保信号到达每个节点的时间差控制在微秒级。PCB设计时需保证所有数据走线长度一致，采用蛇形走线或等长布线策略，消除因路径差异引起的相位偏移。对于需要独立控制的区域，可采用分组同步技术，将相邻灯珠划分为逻辑组，组内共享同一时钟源，组间通过高速串行接口协调，降低主控负载。
色彩一致性受限于LED芯片的分 bin 精度与驱动电流的稳定性。生产环节需对RGB三色LED进行光谱测试，筛选出色品坐标偏差在CIE 1976标准下的0.005以内单元。PCB上的恒流源需具备低温漂特性，典型温漂系数控制在50ppm/℃以内，确保在不同环境温度下输出电流恒定。软件层面引入灰度补偿算法，根据实时采集的温度传感器数据动态调整PWM占空比，修正因温度升高导致的LED光衰。通过硬件恒流与软件补偿的双重机制，实现全生命周期内的色彩稳定，避免出现偏色或亮度衰减不均现象。
热管理与长期可靠性验证
高密度贴装RGB灯珠在长时间运行下会产生显著热量，PCB的热阻设计直接影响系统稳定性。采用厚铜箔（如2oz或3oz）制作电源层，配合散热过孔阵列将热量传导至背面或金属底板。过孔填充铜或使用热焊盘设计，可降低热阻至10℃/W以下，确保LED结温控制在85℃以内。散热路径需避开敏感信号线，防止热变形引起微裂纹或虚焊。在结构设计上，PCB边缘预留散热台阶，配合外部散热铝型材或导热硅胶垫，形成完整的热管理闭环。
长期可靠性需通过加速寿命测试进行验证，典型测试标准包括85℃/85%相对湿度下的双85测试，持续时间可达1000小时以上，观察光衰与色漂数据。焊接工艺需符合IPC-A-610标准，确保锡膏印刷厚度均匀，回流焊曲线严格遵循无铅工艺要求，避免冷焊或虚焊。在实际应用中，需考虑电网波动对电源模块的影响，输入端增加TVS管与压敏电阻，应对浪涌冲击。通过严密的热设计与工艺控制，确保板载RGB灯珠系统在复杂工况下保持稳定的同步性能与无频闪输出，满足工业照明与商业显示的专业需求。
