PCB板载RGB灯珠在长时间高亮度运行环境下，内部芯片结温会迅速攀升，过高的温度不仅会加速荧光粉老化导致色偏，还会引发封装材料降解，最终造成光衰或彻底失效。热损耗的核心来源主要是驱动电流过大以及散热路径设计不合理，特别是在高密度布局的显示模组中，相邻灯珠产生的热量会形成局部热积聚，使得整体工作环境温度远超数据手册标称值。

优化热损耗需要从材料选择与物理结构两个维度入手。选用具备高导热系数（如铝基或铜基）的PCB板材能显著降低热阻，同时在灯珠背面增加大面积铺铜或导热过孔，将热量快速传导至主板背面或金属外壳。此外，合理降低驱动电流或采用动态亮度调节策略，能在保证可视效果的前提下，有效减少焦耳热产生，从源头控制温升。

死灯故障的电气特性分析与信号链路排查

死灯现象通常表现为特定像素点完全无光或亮度异常恒定，其根本原因多指向内部电路开路或驱动IC损坏。在排查过程中，需优先检测RGB灯珠的VCC与GND引脚电压，若电压正常但灯珠不亮，则需使用万用二极管档测量数据输入端（DIN）与电源端之间的阻抗，判断是否存在内部击穿或开路。

信号链路中断也是导致死灯的常见诱因，特别是当主控芯片输出的PWM信号或串行数据在传输过程中受到干扰或断线时，后续灯珠可能因无法获取有效指令而处于锁定状态。检查PCB走线是否有细微裂纹、虚焊或氧化现象，尤其是长距离传输的数据线，需确保阻抗匹配且无严重反射，必要时使用示波器捕获DIN引脚波形，确认数据帧完整性。

花屏故障的时序干扰与数据同步机制

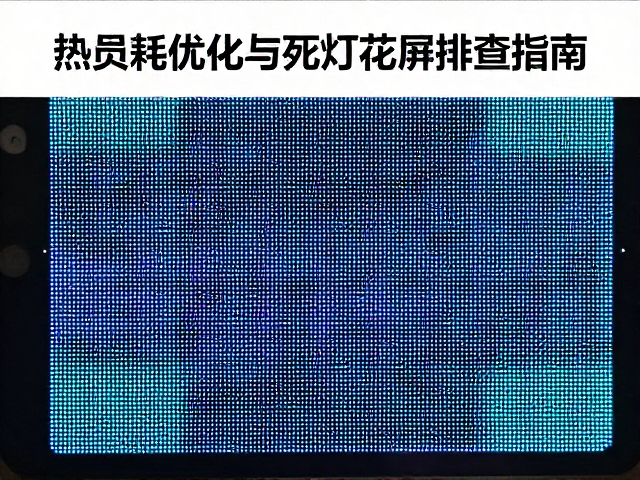

花屏通常呈现为色彩错乱、条纹干扰或局部马赛克，这往往源于数据时序错误或时钟信号抖动。RGB灯珠依赖精确的时序控制来解析颜色数据，当PCB布线过长导致信号反射，或周围存在强电磁干扰源时，时钟信号（CLK）或数据信号（DIN）可能出现畸变，使得灯珠误判数据位，从而输出错误的颜色组合。

解决花屏问题需重点优化信号完整性设计。缩短高速信号线的走线长度，并在靠近驱动源端串联匹配电阻以抑制反射；同时，确保时钟信号线的地回路完整，避免与大功率电源线平行走线产生耦合干扰。对于多灯珠串联或并联结构，需验证供电网络的稳定性，防止因瞬间大电流冲击导致电源纹波过大，进而影响数据解析的准确性。

综合诊断流程与长期稳定性验证

建立标准化的排查流程能显著提升故障定位效率，建议从外观检查、静态电压测试、动态信号捕获三个步骤逐步深入。外观检查重点关注焊点质量与物理损伤；静态测试确认供电与接地回路正常；动态测试则利用示波器观察关键节点的波形特征，结合热成像仪监测工作时的温度分布，形成严密的证据链。

长期稳定性验证需模拟实际使用场景，进行高低温循环与长时间点亮测试。通过监测不同时间节点的亮度衰减曲线与色坐标变化，评估散热优化措施的有效性。对于发现的热敏感区域，需重新评估布局密度或增加辅助散热结构，确保产品在全生命周期内保持稳定的光电性能，避免因早期失效导致的使用体验下降。
