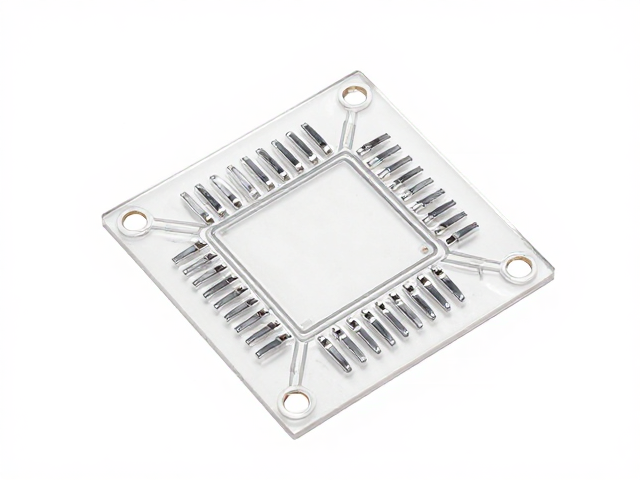

透明PCB工艺解析
透明PCB的核心在于基材的选择与表面处理，传统FR-4材料因含有玻璃纤维和环氧树脂，呈现不透明的黄绿色，而透明PCB通常采用聚酰亚胺（PI）或特种透明环氧树脂作为基材。聚酰亚胺材料具备优异的耐热性和机械强度，其透光率可达90%以上，能够满足高光学性能的需求。在制造工艺中，铜箔的蚀刻精度与表面平整度会直接影响最终产品的透明度与电气性能，因此需要采用高精度的光刻与蚀刻技术，确保线路图形清晰且无残留物。
生产工艺的复杂性体现在多层板的压合与钻孔环节，透明基材的热膨胀系数与传统材料存在差异，这要求在层压过程中严格控制温度与压力曲线，以防止层间起泡或变形。此外，钻孔过程中的排屑与孔壁质量也是关键控制点，粗糙的孔壁可能导致信号传输损耗增加。为了提升良率，制造商需引入自动化光学检测（AOI）设备，对线路宽度、间距及孔位进行实时监控，确保每一批次产品符合严格的尺寸与电气标准。
卫星轴焊盘设计与Decoupling电路优化
卫星轴焊盘设计主要应用于高密度互连（HDI）及高频电路中，其核心目的是通过优化焊盘几何结构来改善散热与电气连接稳定性。在高频信号传输中，焊盘过大的尺寸会增加寄生电容，导致信号完整性下降，因此需根据阻抗匹配原则计算最佳焊盘直径与孔径。通过采用内联式或分离式焊盘结构，可以有效减少天线效应，降低电磁干扰（EMI）。实际应用中，工程师常使用仿真软件对焊盘周围的电场分布进行分析，以验证设计是否符合高速信号传输的要求。
去耦电路（Decoupling）在卫星轴焊盘附近的应用，旨在为高频芯片提供低阻抗的电源路径，抑制电源噪声。传统去耦电容通常放置在芯片引脚附近，而在卫星轴结构中，由于焊盘布局的特殊性，需重新计算去耦电容的位置与参数，以最小化回路电感。选用低等效串联电感（ESL）的陶瓷电容，并结合多电容并联策略，可显著提升高频段的去耦效果。通过实测电源完整性（PI），观察瞬态电压跌落情况，可验证去耦网络的有效性，确保系统在动态负载变化下的稳定性。
