纹波噪声的频谱特征与测量陷阱

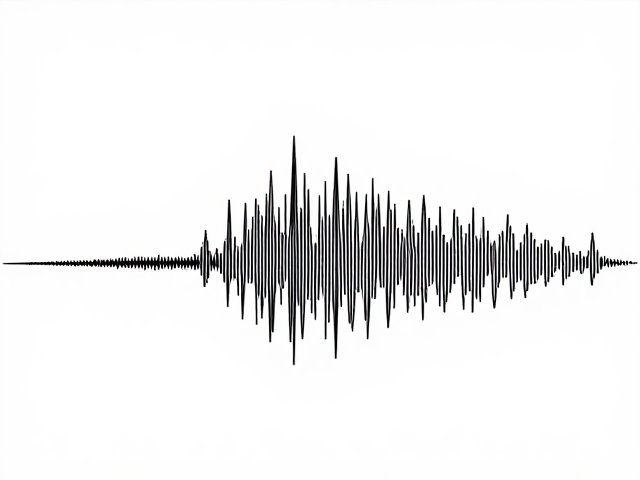

在有线供电稳压电路中，纹波过大往往表现为直流输出上叠加的交流干扰信号，其来源可能涵盖输入端的低频纹波或高频开关噪声。许多工程师在排查时容易忽略示波器探头的接地方式，使用标准接地弹簧替代长接地线是获取真实高频噪声的关键步骤。若接地环路过大，探头像天线一样拾取空间电磁干扰，会导致读数虚高，误判为电路内部缺陷。实际测量中，带宽限制设置为20MHz通常能滤除高频射频干扰，聚焦于电源本身产生的主要纹波成分，从而获得更具参考价值的数据。
纹波的频率特性决定了其成因，线性稳压器的纹波主要源于输入电压的波动和内部基准源的噪声，而开关电源则涉及开关频率及其谐波。对于高频开关电源，输出电容的等效串联电阻（ESR）会直接影响高频纹波的幅度。当负载瞬态变化时，电容无法瞬间提供或吸收电流，导致输出电压出现跌落或过冲，这种动态响应不良也是纹波表现的一种形式。因此，区分低频正弦波状纹波与高频脉冲状噪声，是定位干扰源的第一步，前者多与整流滤波不足有关，后者则指向开关器件或布局问题。
关键元器件对稳压性能的影响
滤波电容的选型与老化是决定纹波水平的核心因素。电解电容随着使用时间增加，电解液干涸会导致容量下降和ESR显著升高，使得高频噪声抑制能力大幅减弱。在更换老旧设备时，优先检查输出端的电解电容，观察其顶部是否有鼓包或漏液痕迹。若条件允许，使用LCR电桥测量电容在100Hz或100kHz下的实际容值和阻抗，对比规格书参数，能直观判断电容是否失效。此外，并联小容量陶瓷电容以提供高频低阻抗通路，是降低高频纹波的有效硬件手段，但需留意陶瓷电容的压电效应可能在高压下产生微小噪声。
电感元件的饱和特性与寄生参数同样会加剧纹波问题。在DC-DC转换器中，若电感值选择不当或电流超过饱和点，电感量急剧下降，导致纹波电流激增，进而在输出端形成巨大噪声。设计时需计算最大负载电流下的电感饱和电流，确保工作电流远低于饱和点。同时，电感的直流电阻（DCR）会引起额外的压降和发热，虽然不直接表现为交流纹波，但会影响整体效率和热稳定性。对于高频噪声，磁芯材料的损耗特性也会影响电路的稳定性，选择合适的磁芯材质能减少高频段的能量损耗，间接优化输出质量。
PCB布局与接地策略的优化

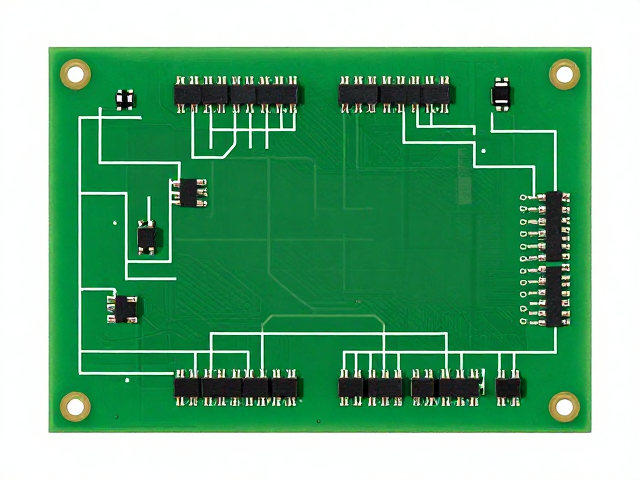

电源路径的布线宽度与长度直接影响阻抗特性。细长的走线会增加寄生电感，在开关电流突变时产生电压尖峰，这些尖峰通过耦合进入敏感信号线或输出端，表现为高频纹波。设计时应加宽电源和地线，缩短高di/dt路径，特别是从开关管到输出电容的回路。采用多层板设计，利用完整的地平面作为回流路径，能有效降低接地阻抗。在布局时，高频开关节点应尽量远离输入输出端口，避免通过寄生电容耦合噪声。
接地策略的正确实施能显著降低共模和差模干扰。单点接地与多点接地需根据频率范围选择，低频电路适用单点接地以避免地环路，高频电路则需通过多点接地降低地阻抗。在稳压电路中，功率地与信号地应分开，最终在一点连接，防止大电流在地线上产生的压降干扰参考电压。检查PCB上的接地过孔分布，确保关键器件如LDO或DC-DC芯片的散热焊盘和接地引脚与地平面良好连接。若存在地弹现象，需增加去耦电容并优化过孔布局，减少电流回路面积。
负载动态响应与干扰隔离
负载的瞬态变化会激发电源系统的动态响应，若环路补偿不足，输出电压会出现振荡或恢复缓慢，形成周期性纹波。在测试中，使用电子负载模拟阶跃负载变化，观察输出电压的过冲和恢复时间，评估系统的稳定性。若发现振荡，需调整反馈环路中的补偿网络，如增加或减小相位补偿电容，以改善相位裕度。同时，检查负载端是否有突发性大电流需求，如电机启动或继电器吸合，这些瞬态负载可能超出电源的设计能力，导致纹波瞬时增大。

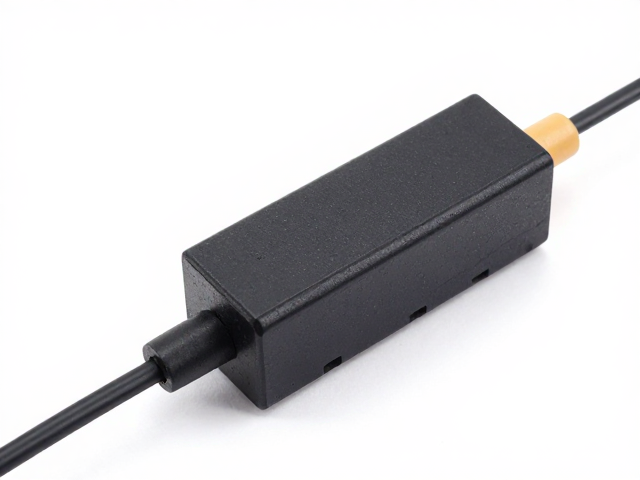

在复杂系统中，不同模块间的干扰会通过电源线或地线耦合。若稳压电路附近存在高频数字电路或射频模块，其噪声可能通过公共阻抗耦合至电源输出。采用磁珠或铁氧体磁环对电源线进行隔离，能有效抑制高频共模噪声。对于敏感模拟前端，可在电源入口处增加π型滤波网络，由电感、电容和电阻组成，进一步衰减高频干扰。此外，确保屏蔽罩的良好接地，若电源模块带有金属外壳，需将其与系统地可靠连接，形成静电屏蔽，减少空间电磁干扰对稳压电路的影响。
