卫星轴焊盘发黑的核心成因分析
卫星轴在长期运行或高负载工况下，焊盘区域出现发黑现象，通常源于局部过热导致的氧化或助焊剂残留碳化。当电路中存在异常电流或散热设计不足时，金属焊盘表面的温度会迅速攀升，加速铜箔与周围环境的化学反应，形成黑色的氧化铜或硫化铜沉积层。这种现象不仅影响外观，更意味着焊点内部的金属结构可能已经发生劣化，导致接触电阻增大，进而引发更严重的信号传输不稳定或断路风险。
限流电阻在这一过程中扮演着关键角色，其阻值偏差或功率密度不足会直接改变电流分布。若限流电阻选型过小或老化失效，流经卫星轴驱动电路的电流将超出安全阈值，使得焊盘承受持续的热应力。此外，PCB布局中金线过细或焊盘面积过小，无法有效分散热量，也会加剧局部温升。此时，焊盘发黑并非单一的材料缺陷，而是电气过载与热管理失效共同作用的结果，必须从电路拓扑和元件参数层面进行系统性排查。

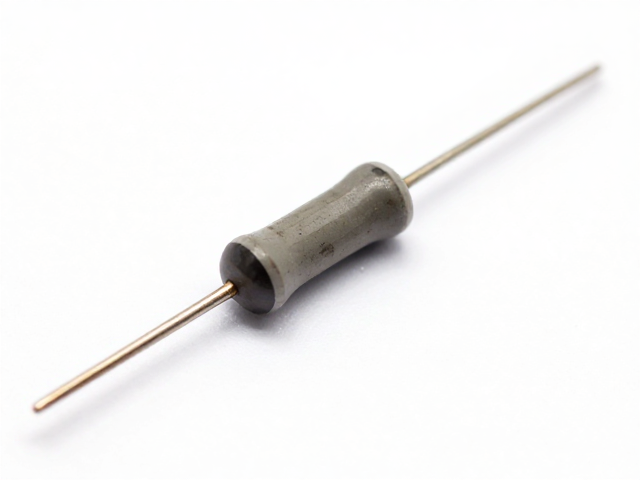

限流电阻的精准检测与替换策略
针对限流电阻的检查，需优先使用高精度万用表测量其实际阻值，对比电路图中的标称值，确认是否存在阻值漂移或开路情况。在高频或大电流场景中，还需关注电阻的功率额定值，确保其能承受瞬时冲击电流而不发生热击穿。若发现电阻表面有烧蚀痕迹或阻值偏差超过5%，应立即更换为同规格且功率密度更高的元件，例如选用金属膜电阻替代碳膜电阻，以提升稳定性和耐热性。
替换过程中，应严格遵循防静电操作规程，避免静电放电损伤敏感元件。新电阻的引脚需经过适当修剪和成型，确保与PCB焊盘完美贴合，减少虚焊风险。焊接时推荐使用恒温烙铁，温度控制在300-350摄氏度之间，加热时间不超过3秒，以防止高温对焊盘造成二次损伤。焊接完成后，需检查电阻周围是否有焊锡桥接或助焊剂残留，必要时使用无水乙醇进行清洁，确保电气连接的纯净与可靠。
电路过热修复与热管理优化方案
修复发黑焊盘时，若氧化层较厚，需使用专用焊盘修复液或细砂纸轻轻打磨去除黑色沉积物，再涂覆少量助焊剂进行补焊。若焊盘铜箔已断裂或起翘，则需采用飞线连接或局部覆铜修复，确保电流路径的连续性。修复后，应使用示波器监测卫星轴驱动信号，确认波形无畸变，并观察设备在满载状态下的温升情况，验证修复效果。
为了从根本上解决过热问题，可在设计中增加散热措施，如在焊盘附近增设散热孔或贴附导热硅胶片，加速热量向PCB基板或其他金属部件扩散。同时，优化PCB走线，加宽大电流路径，降低线路阻抗，减少因电阻发热导致的温升。对于高功率密度场景，可考虑使用多层板设计，利用内层铜箔作为散热层，提升整体热管理能力，确保卫星轴在长期运行中的稳定性与安全性。
