三模电竞场景对PCB基材信号完整性的核心挑战
三模电竞PCB通常指支持5G通信、Wi-Fi 6/7无线传输以及高速有线网络连接的硬件平台，其内部信号频率常跨越数GHz至数十GHz区间。在这一高频环境下，传统FR-4基材的介电常数（Dk）离散性较大且随频率变化明显，会导致信号相位延迟不一致，进而引发码间干扰和误码率上升。为了维持信号完整性，工程上需引入Rogers或PTFE（聚四氟乙烯）等高性能基材，这类材料具备更稳定的介电性能和更低的介质损耗，能有效应对高速数据流的传输需求。
电竞设备的复杂电磁环境要求PCB在散热与信号传输效率之间取得平衡。Rogers系列板材如RO4350B或RO4835，通过陶瓷填料优化了热导率，相比普通PTFE材料降低了加工难度并提升了机械强度，更适合需要频繁插拔或存在机械应力变化的电竞外设接口区域。PTFE基材则因其极低的介电损耗，常被应用于对延迟极度敏感的射频前端模块，确保在高频段下信号衰减控制在最小范围，从而满足电竞场景下毫秒级响应的底层硬件需求。
高频高速钻孔与沉铜工艺的关键控制点

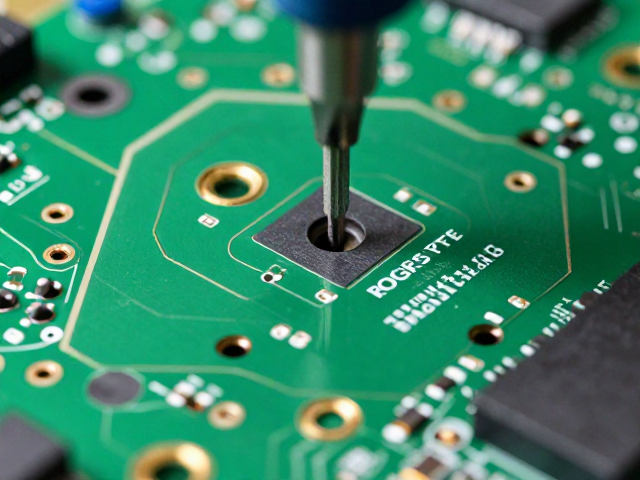

高频PCB的钻孔工艺需克服PTFE材料易粘刀、易分层的热塑性特征。常规钻针在高温高速旋转下容易因材料软化而发生磨损或偏移，导致孔径偏差超出0.02mm以内的精密公差要求。工艺上通常采用专用的高硬度碳化钨钻针，并配合优化的钻削参数，如降低进给速度、提高主轴转速，以减少摩擦生热。此外，钻孔前的去胶渣处理需格外谨慎，避免使用强氧化性化学药水破坏基材表面的聚四氟乙烯分子结构，通常采用等离子体清洗或低温等离子刻蚀技术来去除孔壁残留物，为后续金属附着提供洁净表面。
沉铜工艺在高频板材中面临的核心难点在于界面结合力。PTFE材料表面能低，化学惰性极强，传统微蚀剂难以在其表面形成足够的锚固点。行业通用解决方案是采用钠萘溶液或等离子体活化处理，对孔壁进行深度清洁和活化，增加表面粗糙度并引入活性基团。随后，在化学沉铜阶段需精确控制钯活化液的浓度与反应时间，确保铜层能均匀附着在孔壁。对于多层板的高密度互连（HDI）结构，还需通过多次半加成法（SAP）或混合压合工艺，减少因多次热压合导致的层间对准误差，确保高频信号路径的连续性。
Rogers与PTFE基材的选型逻辑与应用场景
Rogers板材体系（如RO4000系列）采用碳氢树脂与陶瓷填料复合而成，其介电常数通常在3.1至4.5之间，且具有良好的尺寸稳定性。在电竞PCB设计中，若布线密度较高且需要兼顾散热性能，RO4350B常作为首选，其热导率约为2.2 W/m·K，优于大多数FR-4材料，有助于处理高功率密度芯片的热管理。相比之下，PTFE基材（如RT/duroid系列）的介电常数更低（约2.1-2.6），介电损耗因子（Df）可低至0.001，适用于对信号损耗极度敏感的高速串行链路或毫米波通信模块。选型时需根据具体信号频率、板厚要求以及机械强度需求进行权衡，高频段优先PTFE，中高频兼顾散热与加工便利性则倾向Rogers。
实际工程中，基材的选型还需考虑层压结构的设计。对于三模电竞主板，通常采用混合堆叠策略，将高频信号层使用Rogers或PTFE材料，而电源层或低频控制层使用FR-4，以平衡成本与性能。Rogers材料在层压过程中表现出的流动性适中，与铜箔的剥离强度较高，适合制作多层高密度互连板。而PTFE材料在层压时需要更高的温度和压力，且对铜箔表面处理要求极高，通常需选用粗糙化处理的高剥离强度铜箔。此外，板材的吸湿性也是重要考量，PTFE几乎不吸水，介电性能受环境湿度影响极小，而部分改性环氧树脂基材在潮湿环境下介电性能会有轻微波动，这在户外或高湿环境下的电竞设备中需特别评估。
