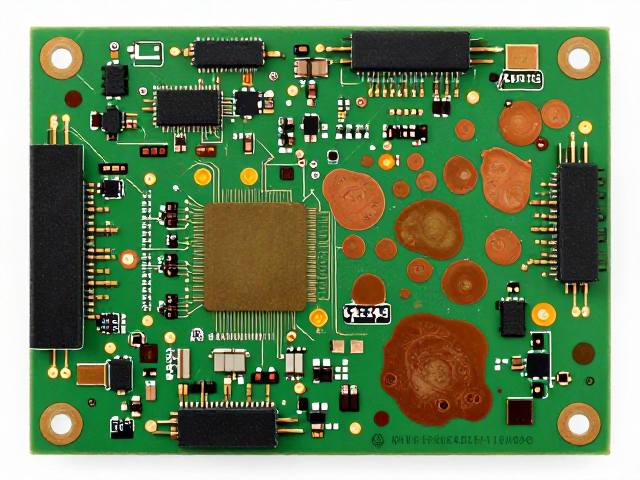

三模电竞PCB铜厚氧化斑点的成因机理
三模电竞PCB通常指支持有线、蓝牙、2.4GHz无线连接的高性能外设主板，其内部电路密集且对信号完整性要求极高。铜厚氧化斑点多发生于沉铜、压合或表面处理工序之后，主要源于基材吸湿、化学药水残留或干燥不充分。在高频信号传输场景下，铜箔表面的氧化层会增加接触电阻，导致信号衰减，进而引发鼠标断连或按键失灵等用户体验问题。
此类缺陷往往隐藏在绿油之下，肉眼难以直接辨识，需通过切片分析或X-Ray检测确认氧化深度。当PCB板材在高温高湿环境下存储，或前处理去毛刺不彻底，铜面极易形成硫化物或氧化物。对于追求极致响应速度的电竞设备而言，哪怕微米级的氧化层都可能干扰高频数据的稳定传输，因此控制铜面洁净度是生产良率的关键环节。
避坑指南：生产制程中的关键控制点
避免氧化斑点需从材料入库开始管控，确保FR-4或高频基材的含水率符合IPC标准，通常要求低于规定的阈值。在钻孔与沉铜环节，需定期检测微蚀速率，确保铜面具备均匀的微观粗糙度，以增强后续化学镀铜的结合力。若微蚀不足，铜面残留杂质会在后续工序中诱发局部腐蚀，形成肉眼可见的斑点或不可见的隐性氧化。
阻焊印刷前的清洁工序至关重要，建议使用等离子清洗或专用除油剂彻底去除板面油污与指纹。干燥环节需保证热风温度与风速的稳定性，避免板面残留水分在高温压合时汽化膨胀，导致阻焊层下产生气泡或氧化。此外，仓储环境应控制在恒温恒湿状态，相对湿度建议维持在40%-60%之间，防止板材在成品阶段因吸湿引发铜面不可逆的氧化反应。
选型解析：如何识别高可靠性PCB板材
选型时需关注覆铜板的铜箔类型，低轮廓（LP）铜箔或压延铜箔相比标准电解铜箔，在高频信号传输中具有更低的表面粗糙度，能减少信号损耗并降低氧化风险。铜厚规格通常以盎司（oz）为单位，电竞PCB常用1oz至2oz铜厚以承载较大电流，但厚铜对蚀刻均匀性要求更高，需确认供应商是否具备等线等距蚀刻能力，避免因蚀刻不均导致局部应力集中引发氧化。
表面处理工艺的选择直接影响长期抗氧化性能，沉金（ENIG）工艺能提供平整的焊接表面，但需注意金层厚度与镍层磷含量，过厚的镍层可能导致黑焊盘现象，反而影响信号连接。对于追求极致稳定性的三模设备，可选用镀锡或OSP（有机保焊膜）工艺，但需评估其可焊性保持期。务必要求供应商提供第三方检测报告，核实板材的Tg值、阻燃等级及耐湿热性能，确保其在复杂使用环境下不发生结构性氧化。
