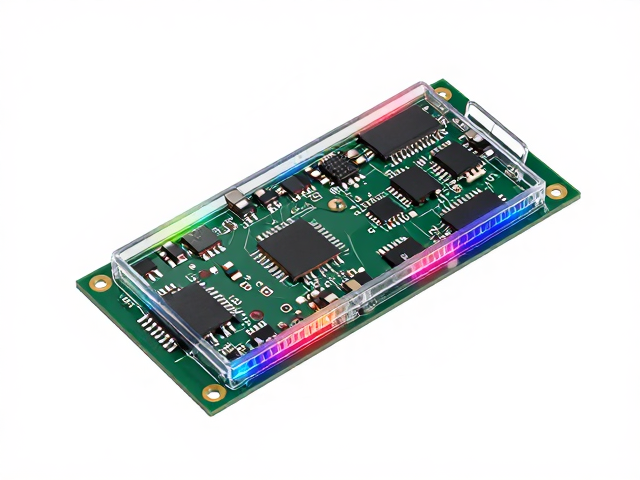

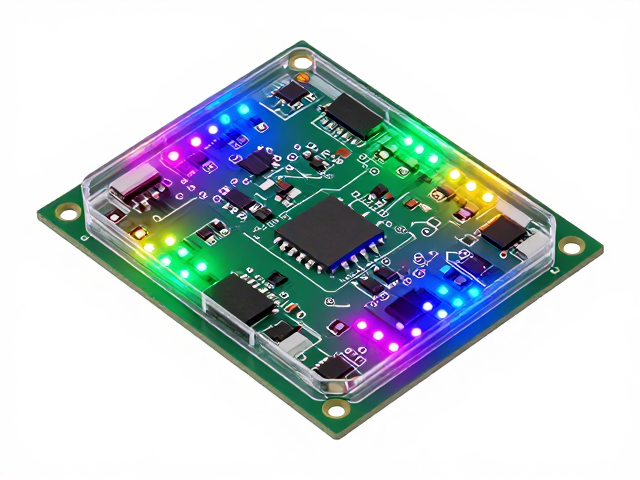

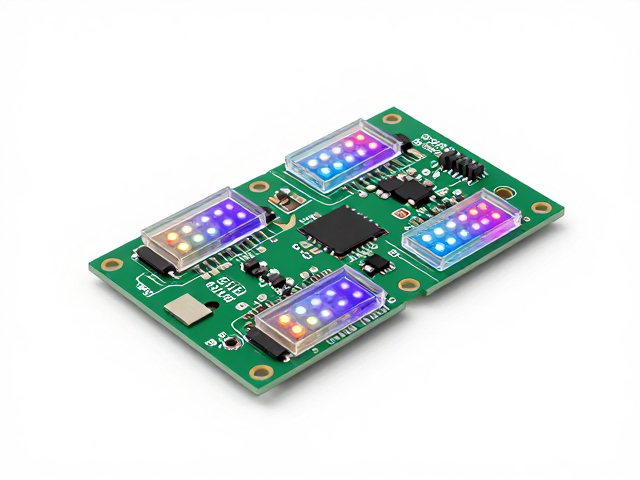

透明导光罩在PCB集成设计中的光学路径重构
在高密度PCB布局中，传统的直插式或表面贴装RGB灯珠往往面临光线溢出与色偏问题，透明导光罩通过其特定的几何结构改变了光线的传播介质与路径。聚碳酸酯或PM材料制成的导光罩内部通常设计有微透镜阵列或反射纹理，这些微观结构能将LED芯片发出的离散光束进行准直或扩散处理，从而在视觉上实现光斑的均匀化。这种光学重构不仅提升了视觉的一致性，还有效减少了因芯片封装差异导致的色彩不均现象，使得多颗灯珠在级联状态下能保持更稳定的色彩表现。
导光罩与PCB的集成方式直接影响了热管理与信号完整性。采用嵌入式安装或专用卡扣结构，可使导光罩底部与PCB表面形成严密的贴合，减少空气间隙带来的热阻，进而降低灯珠结温。在实际工程应用中，导光罩的透光率通常需保持在90%以上，以确保光效不经过度衰减。同时，导光罩的壁厚均匀性控制至关重要，过厚的壁厚可能导致光线在内部发生全反射损耗，而过薄则可能因机械强度不足导致安装应力集中，影响长期可靠性。
级联延迟对动态显示效果的影响机制
RGB灯珠在PCB上采用级联连接时，数据信号沿串行总线传输，每一级芯片内部都会对数据进行采样、移位和再生，这一过程不可避免地引入微小的时钟抖动和逻辑处理延迟。随着级联数量的增加，累积延迟会导致数据帧同步误差，特别是在高频刷新场景下，这种误差可能表现为颜色断层或亮度波动。信号上升沿的完整性对于减少延迟影响至关重要，PCB走线的阻抗匹配和终端电阻的配置决定了信号在传输过程中的反射与衰减，进而影响每一级芯片对数据的准确捕获。
为了量化级联延迟的影响，工程师通常关注从首端到末端的总传输时间与单帧周期的比值。当总延迟接近或超过一个像素时钟周期时，动态画面会出现明显的撕裂或错位。优化策略包括缩短PCB走线长度、降低信号速率或采用具有内部时钟恢复功能的驱动IC。在某些高精度应用中，还会通过在PCB层叠设计中增加接地层来抑制串扰，确保每一级芯片接收到的数据时序一致，从而消除因延迟累积导致的视觉伪影。
结构优化与信号时序的协同设计策略
PCB布局对导光罩集成效果与级联延迟具有双向影响。为了减少信号反射，RGB数据线应设计为等长差分或单端长线，并尽量远离电源平面边缘。同时，导光罩的安装孔位需避开高频信号走线，以防止机械安装过程中的应力对微细线路造成潜在损伤。在多层PCB设计中，通过在地面层设置完整的参考平面，可以为高速信号提供稳定的回流路径，降低电磁干扰，进而间接提升信号时序的稳定性，使得级联过程中的数据错误率维持在极低水平。
热设计也是协同优化中的重要一环，高温会改变LED芯片的波长特性并增加内部逻辑电路的噪声容限，加剧延迟的不确定性。通过在导光罩与PCB接触区域使用高导热硅胶垫或金属基板，可以快速将热量导出。实际验证中，监测不同环境温度下级联系统的刷新稳定性，可以发现良好的热管理能显著减少因温度漂移导致的时序抖动。这种结构与电气特性的综合考量，确保了在复杂使用环境下，RGB显示系统仍能保持优异的视觉效果与运行稳定性。
