板载贴片RGB灯珠PCB方案的核心优势
在键盘背光设计中，采用板载贴片RGB灯珠配合专用驱动IC的方案，能够显著降低整体BOM（物料清单）成本。传统方案常使用独立的外置灯条或分立元件，这不仅增加了组装工序，还带来了较高的物料与管理成本。通过将LED灯珠直接焊接于PCB表面，并利用微控制器或专用驱动芯片进行信号处理，可以实现更紧凑的结构设计。这种去除了复杂连接器与线束的设计，使得生产流程更加简化，适合大规模标准化生产，从而在供应链环节压缩整体支出。
该方案在空间利用率上表现优异，尤其适用于追求轻薄形态的输入设备。贴片封装技术使得灯珠高度通常控制在1.0mm至2.0mm之间，有效避免了因灯珠过高导致的按键干涉问题。PCB布局时，灯珠可严格贴合Logo区域的轮廓进行排布，无需预留额外的安装孔位或支撑结构。这种高集成度的物理形态，不仅提升了产品的工业美学一致性，也减少了因结构件公差累积导致的装配误差，确保了背光均匀度与产品良率。

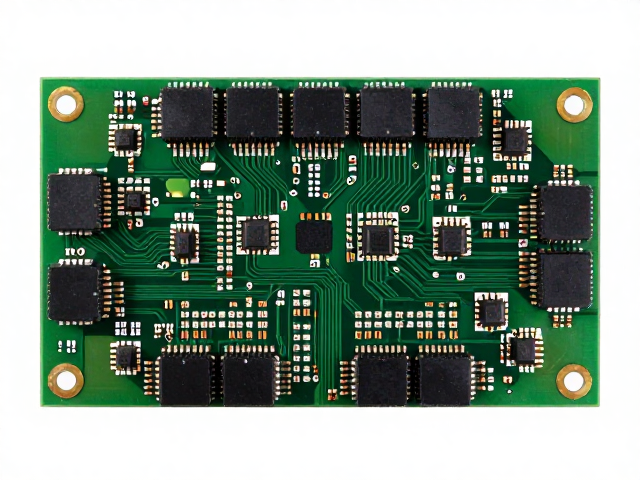

电路架构与驱动逻辑实现
驱动电路的核心在于选择合适的恒流驱动芯片或MCU GPIO扩展方案。常见的低成本实现路径是利用WS2812B等集成驱动IC的灯珠，其内部包含恒流控制电路与数据锁存器，仅需单根数据线即可实现串行数据传输。若追求极致低成本且对刷新率要求不高，也可采用MCU直接驱动配合外部电阻网络，但需仔细计算限流电阻以匹配LED正向电压与额定电流。通常情况下，RGB灯珠的正向电压在1.8V至3.6V之间，工作电流需控制在20mA以内以保证寿命与亮度平衡，PCB走线需具备足够的载流能力以避免电压降导致的色偏。
信号传输的稳定性直接影响背光效果，因此PCB布线需遵循严格的信号完整性规范。数据线应尽量短且远离高频噪声源，必要时可在驱动端增加施密特触发器或缓冲器以增强信号边沿。对于多颗灯珠串联或并联的情况，需计算总功耗并确保电源轨的稳定性，建议在VCC引脚附近就近放置去耦电容，以滤除高频噪声。此外，复位电路的设计至关重要，上电瞬间需确保所有灯珠处于初始状态，避免因MCU启动延迟导致的首帧数据错误，通常可通过RC延时电路或软件初始化序列来解决这一问题。
PCB布局与散热管理细节
PCB布局时需特别注意灯珠极性与热分布。RGB灯珠内部包含红、绿、蓝三个发光芯片，长时间高亮度工作会产生显著热量。若灯珠密集排列，热量积聚可能导致光衰加速或色温漂移。因此，在Logo区域周围应预留适当的散热铜皮，并通过过孔将热量传导至PCB背面或底层铜层。同时，灯珠之间的间距需根据光学扩散需求进行计算，过近可能导致光斑重叠不均，过远则会出现可见的像素点，通常建议间距保持在3mm至5mm之间，并结合扩散罩或PCB表面的磨砂处理来优化光效。
电气连接方面，电源引脚与地线需采用宽短走线以降低阻抗。对于大面积的Logo背光，建议采用星形接地或单点接地策略，避免地线环路引入干扰。在多层板设计中，相邻层应保留完整的接地平面，为信号提供低阻抗回流路径。此外，测试点的设计不可忽视，应在关键信号线如Data In、VCC、GND处预留测试焊盘，便于生产阶段的功能验证与故障排查。这些细节处理能有效提升产品的一致性，减少后期维修与返工成本。
光学效果与量产一致性控制
光学效果的实现依赖于灯珠选型与光学结构的配合。不同封装尺寸的RGB灯珠其发光角度与光强分布存在差异，通常2020或2525封装在亮度与体积平衡上较为适中。为了获得均匀的Logo背光，需对灯珠的光通量进行分选，确保同一批次产品的亮度离散度控制在较小范围内。若使用扩散罩，需计算罩体厚度与透光率的匹配关系，避免光线在罩内发生全反射或吸收过多导致亮度不足。PCB表面的字符油墨颜色也会影响最终视觉效果，黑色或深色油墨有助于减少杂散光，提升对比度。
量产一致性控制需建立严密的测试流程。每批次生产前，需对驱动IC与灯珠进行参数抽检，确保关键电气指标符合规格书要求。生产线上应配备自动化光学检测（AOI）设备，检查灯珠焊接质量与极性，防止虚焊或反接导致的坏点。在老化测试阶段，需模拟长时间高亮度工作环境，监测电压电流的稳定性，及时发现潜在的热失控风险。通过标准化的作业指导书与严格的过程控制，可确保每一台设备输出的背光效果高度一致，满足高端制造的品质要求。
