信号完整性与电源噪声抑制基础

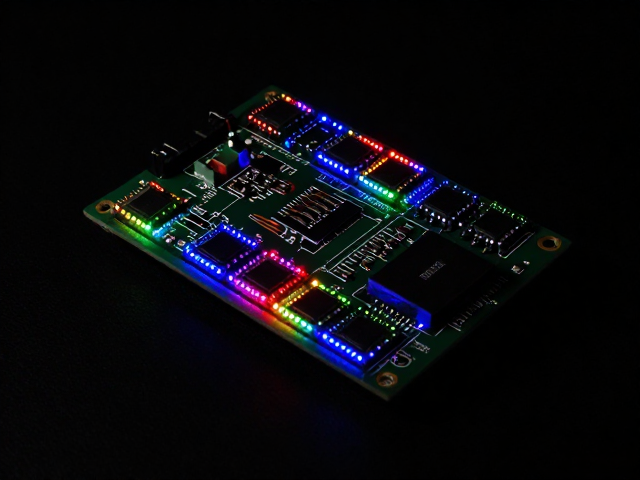

板载贴片RGB灯珠在PCB布局中常被视为高频开关负载，其内部集成的恒流驱动IC在点亮瞬间会产生陡峭的电流阶跃。这种瞬态变化若缺乏严密的去耦措施，极易通过电源平面耦合至微控制器或其他敏感模拟电路，导致系统复位或通信误码。设计初期的核心逻辑在于降低电源回路阻抗，确保LED驱动芯片在动态负载下获得稳定的电压参考，而非依赖长距离走线的寄生参数。
去耦电容的选型与放置需严格遵循“就近原则”与“最小环路面积”理论。对于常见的WS2812B或SK9822等主流RGB灯珠，其供电引脚附近应直接放置0.1μF至1μF的X5R或X7R材质陶瓷电容。电容的接地端应通过最短路径连接至最近的地平面过孔，以构建低阻抗回流路径。若多个灯珠串联使用，应在每个灯珠的VCC与GND引脚对角位置分别配置独立电容，避免共用去耦路径造成噪声叠加。
独立通道布线与阻抗匹配策略
独立通道控制要求数据信号线具备一致的传输特性，尤其在高速信号传输场景下，走线的等长与阻抗控制至关重要。RGB灯珠的数据输入端通常采用单线制协议，如WS2812B使用的单总线时序，此时数据线的长度应尽量缩短，并远离其他高频时钟线或模拟信号线，以减少容性耦合干扰。布线宽度需根据PCB板材介电常数计算，通常4-6mil的线宽配合1.6mm标准FR4板材，可获得接近50Ω的特征阻抗，有利于信号完整性。
在多层板设计中，建议为数据信号线提供完整的地平面参考层，避免跨越分割槽或电源线，防止地弹效应。若板载灯珠数量较多，可采用菊花链式串联拓扑，但需注意首端驱动能力与终端负载匹配。对于长距离传输，可在数据线上串联22Ω至47Ω的限流电阻，用于抑制信号反射并限制峰值电流，保护MCU引脚。同时，确保所有RGB灯珠的GND引脚通过低阻抗路径汇流至系统主地，避免因地电位差导致颜色失真或亮度不均。
电源规划与热管理考量
RGB灯珠全白点亮时功耗较大，单颗典型电流可达60mA至100mA，密集排列时局部发热显著。电源网络设计需预留足够的电流裕量，走线宽度应满足安培定律，通常建议每安培电流对应1mm线宽，或使用铺铜降低电阻。若使用线性稳压器（LDO）供电，需计算总功耗与散热能力，避免温升过高影响驱动IC稳定性；在高压或大电流场景下，开关电源方案结合LC滤波网络更为适用，需仔细计算电感饱和电流与电容ESR。
热设计不仅关乎元器件寿命，也影响光学性能的一致性。高温会导致LED光效下降及色温漂移，因此在高功率密度布局中，应增加铜箔面积以辅助散热，或通过thermal via将热量传导至内层或背面地层。避免在灯珠正下方或紧邻区域布置高密度热源或敏感模拟器件。实际验证阶段，建议使用红外热成像仪监测满载工作下的热点分布，确保核心驱动区域温度控制在数据手册规定的最大结温范围内，通常建议工作温度低于70℃以维持长期稳定性。
