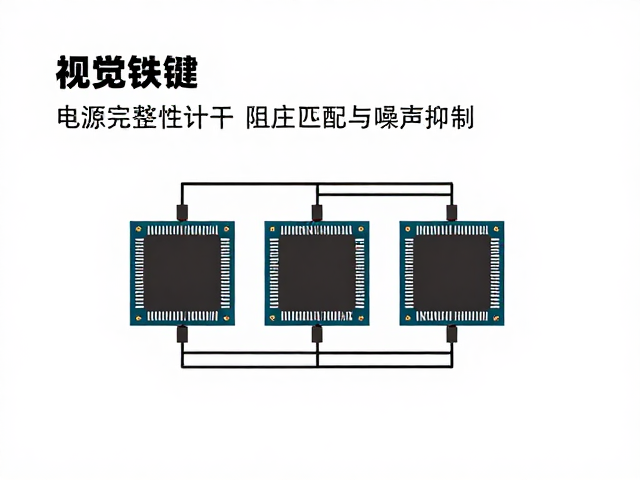

电源完整性设计中的阻抗匹配与噪声抑制
主控芯片在应对突发性高负载电流时，瞬间电流需求（di/dt）会急剧上升，若供电回路存在过高的寄生电感或阻抗，便会因欧姆定律产生显著的电压跌落（V=IR + Ldi/dt）。这种瞬态电压纹波一旦超出芯片内核电压的允许容限，极易引发逻辑错误、复位甚至永久损坏。因此，设计的核心逻辑在于构建低阻抗的电源分配网络（PDN），确保从稳压源到芯片引脚的每一个路径都尽可能缩短，减少回路面积，从而降低高频下的寄生电感效应。
为了有效抑制高频噪声并提供瞬态大电流，去耦电容的选型与布局需严格遵循高频特性优先的原则。钽电容或聚合物铝电解电容因其较大的容值，主要负责低频段的能量存储与低频纹波滤除；而多层陶瓷电容（MLCC）则凭借极低的等效串联电感（ESL），专门处理MHz至GHz频段下的高频瞬态电流需求。在实际布局中，MLCC应紧邻芯片电源引脚放置，并通过最短的过孔连接至电源平面和地平面，形成最小的电流环路，确保高频噪声在到达芯片内部逻辑电路前已被旁路接地。
稳压器动态响应与环路稳定性分析
线性稳压器（LDO）与开关稳压器（DCIM）在应对负载阶跃变化时，其动态响应机制存在本质差异。LDO依靠误差放大器的快速反馈调节输出电压，具有极低的输出噪声和出色的瞬态响应能力，适合对噪声敏感的核心逻辑电路；然而，其效率较低且散热压力大。相比之下，开关稳压器通过调节占空比实现高效能量转换，但在负载突变瞬间，由于电感电流不能突变，输出电压会出现较大的过冲或下冲，此时需要优化反馈环路带宽，并配合输出电容的等效串联电阻（ESR）进行阻尼设计，以平衡稳定性与瞬态恢复时间。
在实际工程验证中，负载瞬态响应测试是评估供电系统稳定性的关键环节。使用专业负载瞬态发生器模拟主控芯片从空闲到满载的电流跳变，通常要求电压跌落不超过额定电压的5%（例如1.2V±60mV），且恢复时间控制在微秒级别以内。若观察到振铃现象，需检查反馈网络中的相位裕度，适当增加补偿电容或优化PCB走线的接地回流路径，以消除振荡。此外，输入端的滤波电容需具备足够的纹波电流承受能力，防止输入电压波动进一步恶化输出质量。
接地策略与电源平面分割规范

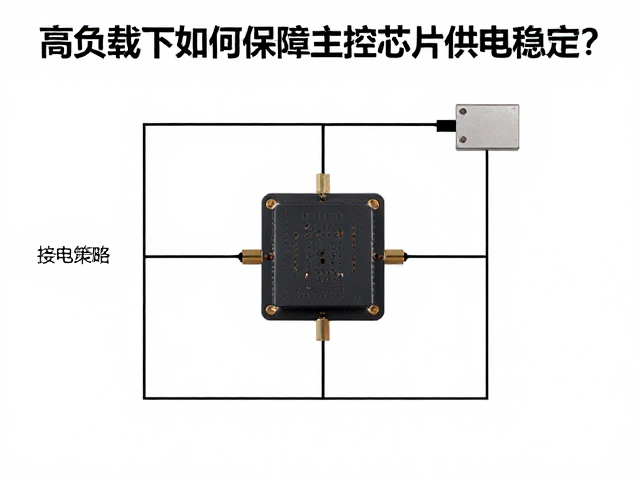

地平面作为参考电位的基础，其完整性直接决定了信号与电源的质量。在多层PCB设计中，应确保主控芯片下方的电源层和地层连续且无分割，避免电流回流路径中出现高阻抗断点。对于模拟电源与数字电源，虽然最终汇接至同一地平面，但在布局初期应保持局部隔离，通过单点连接（通常靠近电源入口或芯片引脚处）以减少数字地噪声耦合至模拟电源端。这种“星形接地”或“单点接地”策略能有效抑制共模干扰，提升系统在高负载下的抗干扰能力。
电源平面的去耦网络需覆盖芯片所有电源引脚，形成严密的网格状或蜂窝状分布。对于高密度封装芯片，建议在芯片正下方放置大面积的电源内层，并通过多个并联过孔与外层地平面连接，以降低整体接地阻抗。同时，需注意电源走线的宽度计算，根据最大负载电流和允许温升确定铜箔截面积，避免因线路过细导致直流压降过大。在高频信号线附近，应保持参考地平面的连续性，避免跨越分割缝，防止信号回流路径受阻引发辐射干扰或灵敏度下降。
