PWM与PFM模式切换机制及宽压输入下的稳压逻辑

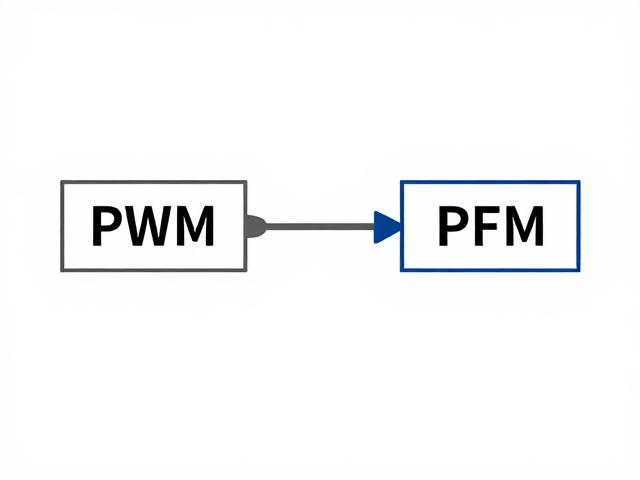

在宽输入电压范围的有线供电场景中，电源管理芯片通过动态调整工作模式来平衡效率与稳定性。当负载较轻或输入电压较高时，电路倾向于进入脉冲频率调制（PFM）模式，此时开关管以不规则的脉冲序列导通，显著降低开关损耗并提升轻载效率。随着负载电流增加或输入电压降低，控制逻辑会自动切换至脉冲宽度调制（PWM）模式，保持固定的开关频率，通过调节占空比来维持输出电压的稳定，这种机制能有效抑制低频噪声，确保在满载或动态负载变化下的纹波性能。
宽输入电压范围的设计核心在于对同步整流驱动与反馈环路的精准控制。对于常见的24V至800V直流输入应用，初级侧检测电路需具备高共模抑制能力，以准确获取输入电压信息。控制IC根据实时采样到的输入电压与输出电压差值，计算所需的占空比范围，并据此决定当前应采用的调制策略。在输入电压剧烈波动时，模式切换的阈值需设置合理的迟滞区间，防止因噪声干扰导致模式频繁震荡，从而避免输出电压出现瞬态跌落或过冲，确保后端负载的安全运行。
关键元器件选型与参数匹配原则
变压器磁芯材料与绕组结构的选择直接决定了宽压输入的适应性。针对高频开关特性，高饱和磁通密度的铁氧体材料或非晶合金材料能有效减小磁芯体积，同时降低铁损。绕组设计需考虑趋肤效应与邻近效应，采用多股绞线或利兹线进行初级与次级绕制，以降低交流电阻。对于宽压应用，初级电感量需经过严格计算，确保在最低输入电压下不发生磁芯饱和，同时在最高输入电压下提供足够的储能能力，避免因电感过大导致动态响应迟缓。
同步整流管与肖特基二极管的选型需兼顾导通损耗与反向恢复特性。在低压大电流输出端，低导通电阻（Rds_on）的N沟道MOSFET替代传统肖特基二极管可显著降低热损耗，但需配合专用的同步整流驱动IC，以精确控制其导通与关断时刻，防止直通电流。输入侧的滤波电容需选用低等效串联电阻（ESR）的固态电容或高性能电解电容，以应对宽压范围内的纹波电流冲击。此外，反馈光耦或隔离型电压反馈芯片的带宽与线性度需满足动态负载下的稳压精度要求，通常静态稳压精度需控制在±1%以内。
环路补偿与动态响应优化策略
电源环路补偿网络的参数计算是确保系统稳定的关键。在PWM模式下，系统表现为二阶或三阶系统，需通过Type II或Type III补偿网络提供足够的相位裕度，通常要求相位裕度大于45度，增益裕度大于6dB。补偿电阻与电容的取值需根据功率级传递函数进行推导，重点优化跨频点的增益斜率，以抑制低频段的增益过高导致的不稳定，同时提升高频段的衰减特性，抑制开关噪声。在PFM模式下，由于开关频率可变，环路带宽会随负载变化，需确保补偿网络在宽负载范围内仍能维持足够的稳定性边界。
动态负载下的瞬态响应优化需结合输出电容容量与控制环路带宽进行协同设计。当负载阶跃变化时，输出电压的跌落深度与恢复时间由输出电容的储能能力及控制IC的响应速度共同决定。增加输出电容容量可降低电压跌落，但会延长恢复时间并增加体积与成本。因此，需通过优化误差放大器的压摆率及调整模式切换的阈值，使系统在负载突变时能快速调整占空比或切换工作模式。实测中，典型宽压稳压电源在负载从10%跳变至90%时，输出电压瞬态跌落应控制在5%以内，恢复时间小于1ms，以满足大多数工业与通信设备的严苛要求。
热管理与效率曲线实测分析
宽输入电压范围下的效率表现呈现显著的负载依赖性。在轻载区域，PFM模式通过降低开关频率减少开关损耗，使整机效率维持在80%-85%的高位；随着负载增加，PWM模式接管，开关损耗成为主要损耗源，效率曲线逐渐趋于平缓。高温环境会加剧半导体器件的导通电阻增加，导致效率下降。因此，需通过热仿真与实测验证散热设计的有效性，确保功率器件结温在额定范围内。通常，在25℃环境温度下，满载效率可达90%以上，而在85℃环境温度下，满载效率衰减不超过2%，需通过优化PCB铜箔厚度与散热过孔布局来改善热传导路径。
实测数据表明，输入电压变化对效率的影响主要体现在输入整流桥损耗与变压器铜损的变化。当输入电压从最低值升至最高值时，初级峰值电流减小，铜损降低，但输入滤波电容的纹波电流应力增大。需通过宽温域下的效率曲线测试，验证电路在全量程范围内的性能一致性。例如，某款24-48V输入、5V/10A输出的DC-DC模块，在满载工况下，输入24V时效率为88%，输入48V时效率为91%，体现了宽压设计在提升系统整体能效方面的优势。通过精确的模式切换算法与优化的磁性元件设计，可有效拓宽高效工作区间，提升电源系统的经济性。
