信号完整性与寄生参数控制

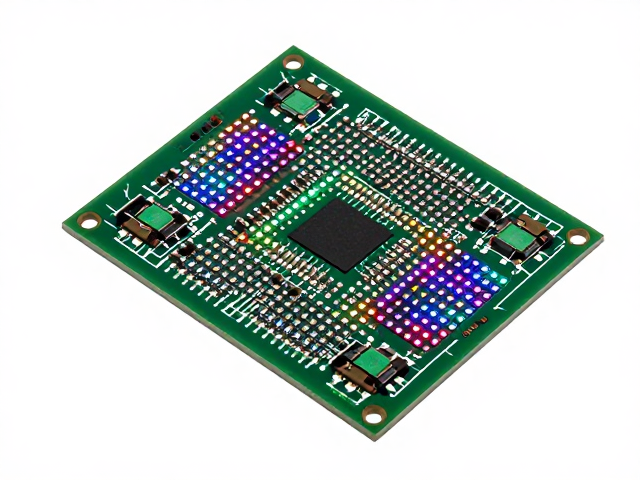

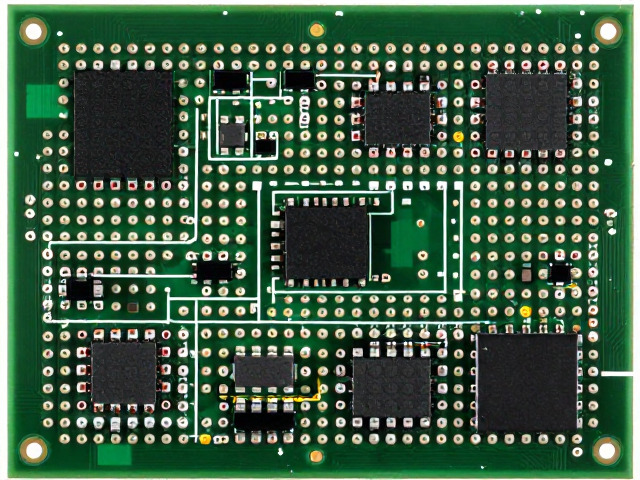

PCB布局中，贴片RGB灯珠（如WS2812B或SK9822系列）的数据线走线需严格遵循等长和阻抗匹配原则，以应对高速数字信号在高频段下的反射与振铃现象。数据信号线（DIN）应尽量缩短路径，避免跨越电源平面分割区，同时保持周围参考平面的连续性，从而降低回路电感。对于长距离传输或多级级联场景，需在RGB灯珠的数据输入引脚附近串联47Ω至100Ω的电阻，通过阻尼作用抑制信号过冲，减少因边沿陡峭引发的电磁辐射干扰。
电源滤波网络的设计直接决定了灯珠工作的稳定性。每个RGB灯珠内部包含恒流驱动IC，在状态切换瞬间会产生峰值电流，典型工作电流可达18mA至60mA（取决于亮度设置）。建议在靠近灯珠VCC引脚处放置100nF至1μF的高频陶瓷电容，并在电源入口处增加更大容值的电解或钽电容作为储能单元。这种多级滤波结构能有效滤除电源线上的高频噪声，防止因电压跌落导致的数据误码或亮度闪烁，确保信号链路在动态负载下保持纯净。
接地策略与噪声隔离
多层板设计中，完整的地平面是抑制共模干扰的关键。RGB灯珠的地线（GND）应通过最短路径连接至主板主地平面，避免因地线环路面积过大而形成天线效应接收外界电磁干扰。在高密度布局中，若无法保证单点接地，可采用星型接地或分割接地策略，将数字地、电源地与信号地在单点互联，减少不同电平系统间的噪声耦合。特别注意，数据信号线的回流路径必须与其信号线平行且紧邻，以最小化环路面积。
针对矩阵映射中可能出现的串扰问题，相邻RGB灯珠之间的间距与屏蔽措施需经过仿真验证。在高频通信协议中，相邻灯珠间的寄生电容耦合可能导致数据信号失真。可通过在数据线周围包地处理，或增加接地过孔围栏来构建局部屏蔽区，切断横向干扰路径。此外，确保所有接地过孔与电源去耦电容形成低阻抗回路，利用过孔阵列降低接地阻抗，提升整体系统的抗干扰能力，特别是在高刷新率下维持数据的准确传输。
时序匹配与映射逻辑优化
硬件层面的时序对齐是软件矩阵映射的基础。不同型号RGB灯珠的内部时钟抖动特性存在差异，高速模式下数据建立时间和保持时间需满足Datasheet要求。在PCB布线时，若使用差分信号或高速SPI接口驱动，需计算传播延迟，确保到达各个灯珠的数据信号相位一致。对于长矩阵排列，可采用分段驱动或缓冲器方案，平衡各节点负载，避免因传输线效应导致远端灯珠数据错误。
软件层面的矩阵映射需与硬件拓扑严格对应，处理非线性布局带来的地址偏移。在实际应用中，灯珠并非总是按标准网格排列，可能存在旋转、镜像或错位。通过定义统一的坐标系映射表，将物理位置坐标转换为逻辑数据索引。优化映射算法，利用查表法替代实时计算，降低MCU处理开销。同时，引入冗余校验机制，定期检测数据流完整性，通过硬件看门狗或软件心跳包确认灯珠状态，确保在复杂干扰环境下映射关系的稳定性与准确性。
