电源架构设计对稳压精度的决定性影响
在有线供电场景中，输出电压出现漂移现象，往往源于前端整流滤波与后端稳压环节的耦合效应不足。当负载电流发生阶跃式变化时，线路阻抗与滤波电容的等效串联电阻（ESR）会共同作用，在瞬态阶段形成电压跌落或过冲。若系统采用传统的线性稳压方案，其调整管上的压降会导致显著的热耗散，输入电压的微小波动会通过稳压器的共模抑制比（CMRR）直接传递至输出端，尤其是在输入源为未经深度隔离的直流母线时，这种耦合效应会被进一步放大。
高负载条件下，电流密度增加引发的导线寄生电感效应不容忽视。长距离传输线缆在通过大电流时，其直流电阻造成的欧姆压降直接表现为负载端的电压降低。此时，若稳压电路的反馈采样点位于电源输出端而非负载接入点，线路压降将无法被补偿，导致实际负载获得的电压低于设定值。解决这一问题的核心在于区分源端稳压与负载端稳压，通过四线制远程传感技术，将采样信号直接从负载端引回稳压控制回路，从而消除线路阻抗带来的误差，确保电压调节的绝对精准。
动态负载下的瞬态响应与环路补偿
面对突发的高负载需求，稳压电路的稳定性高度依赖于控制环路的动态响应速度。当负载电流瞬间增大，储能电容释放电荷以维持电压，此时电压跌落的时间常数由负载电流变化率与输出电容容量决定。若环路补偿网络设计不当，例如相位裕度不足，系统在试图恢复电压的过程中极易产生振荡，导致输出电压在设定值附近剧烈波动，甚至引发保护机制停机。因此，优化误差放大器的带宽与极点分布，是抑制低频漂移与高频噪声的关键。
为了提升高负载下的瞬态保持能力，引入多相交错并联技术或增加输出电容的有效容量是常见的工程实践。多相架构通过相位错开的开关动作，使得输入与输出电流纹波相互抵消，从而降低对输出滤波元件的依赖，提升瞬态响应速度。同时，现代数字电源管理系统可通过实时监测负载电流的变化斜率，提前调整占空比或调整管驱动信号，实现前馈控制与反馈控制的结合。这种主动式调节策略能有效压缩电压跌落的时间与幅度，确保在毫秒级甚至微秒级的负载瞬变中，输出电压依然保持在允许的误差范围内。
热管理对长期稳定性的关键作用
稳压器件在工作过程中产生的热量会改变内部半导体材料的物理特性，进而影响基准电压源的稳定性。对于低压差线性稳压器（LDO）或开关稳压器中的功率管，结温的升高会导致漏电流增加和阈值电压漂移。在高负载持续运行的工况下，若散热设计未能有效应对热阻，芯片温度将持续上升，这种热失控效应会表现为输出电压随时间推移出现的持续性缓慢漂移，即热漂移现象。因此，建立精确的热阻模型，确保核心稳压元件工作在规定的结温范围内，是维持长期输出精度的基础。

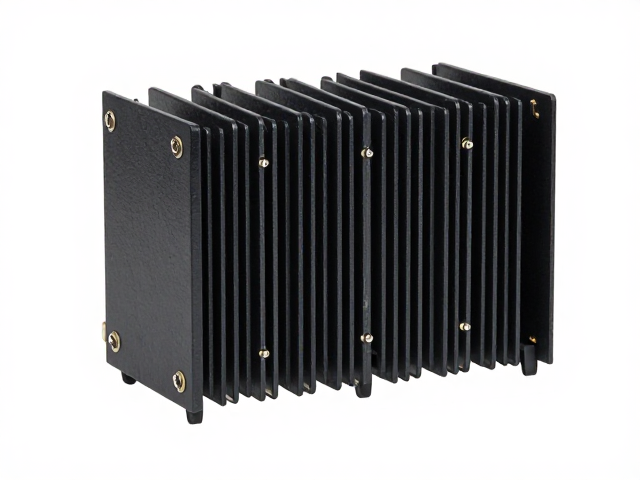

优化PCB布局以增强热耗散能力，是降低热漂移影响的有效手段。通过增加铜箔面积、使用多层板的热过孔阵列以及合理布置功率器件与散热片的热接触路径，可以显著降低从芯片结到环境的热阻。此外，选用具有低温漂系数的基准电压源芯片，并将其远离热源区域放置，能够减少环境温度变化对参考值的干扰。在实际应用中，通过监测外壳温度并结合软件算法进行温补校正，可以进一步抵消因温度变化引起的参数漂移，确保在宽温度范围内输出电压的一致性。
采样网络精度与噪声抑制策略
电压反馈采样网络的电阻精度直接决定了稳压输出的最终误差。在高精度应用中，采样电阻的温度系数（TC）和长期稳定性会直接影响输出电压的漂移情况。当负载变化导致采样网络功耗增加时，电阻自身的发热会引起阻值变化，从而改变反馈分压比，造成输出电压误差。因此，选用低温度系数、高精度的金属膜电阻，并尽量减小采样网络的功耗，是提升静态精度的必要措施。同时，确保采样走线的对称性与等长，减少分布参数差异，有助于提高差分采样的共模抑制效果。
在高负载环境下，开关噪声和负载纹波会耦合进反馈回路，干扰控制芯片的判断。为了净化反馈信号，通常在采样节点后增加由电阻和电容组成的低通滤波器，以滤除高频开关噪声。然而，滤波电容的选型需兼顾瞬态响应与噪声抑制，过大的电容会增加相位滞后，可能导致环路不稳定。一种折中的方案是采用有源滤波或仪表放大器结构，在放大采样信号的同时提供高输入阻抗，降低对采样网络的负载效应。通过合理设计滤波截止频率，使其低于开关频率但高于负载动态变化频率，可以在保证动态响应的前提下，有效抑制高频噪声对输出电压稳定性的干扰。
