三模无线鼠标PCB基材与铝基板钻孔沉铜工艺的核心逻辑
在三模电竞鼠标的主板设计中，信号完整性与机械稳定性是决定性能上限的关键变量。传统的FR-4玻璃纤维基板虽然成本低廉，但在高频信号传输和轻量化需求下，其介电常数的波动和高吸水率会逐渐影响无线模块的信噪比。相比之下，铝基板因其优异的导热性能和机械强度，正逐渐成为高端电竞外设的首选方案。铝基板的核心优势在于其金属基底能迅速将芯片产生的热量导出，维持主控芯片和无线射频模块在长时间高负载下的频率稳定性，从而间接降低因温度漂移导致的连接延迟。
然而，铝基板并非简单的“金属板”，其多层结构中的绝缘层处理直接决定了电路的可靠性。在钻孔与沉铜环节，铝基板的特性与传统FR-4存在显著差异。铝基板通常由铝箔、绝缘导热层和铜箔组成，钻孔过程中，由于铝基材较软且导热快，钻头磨损速度较快，容易导致孔壁粗糙。若孔壁处理不当，后续的沉铜（PTH）过程难以形成致密的导电层，进而引发虚焊或断路风险。因此，针对铝基板的专用钻头选型及转速控制，是确保微孔互联质量的第一道门槛。
钻孔工艺参数优化与孔壁质量控制

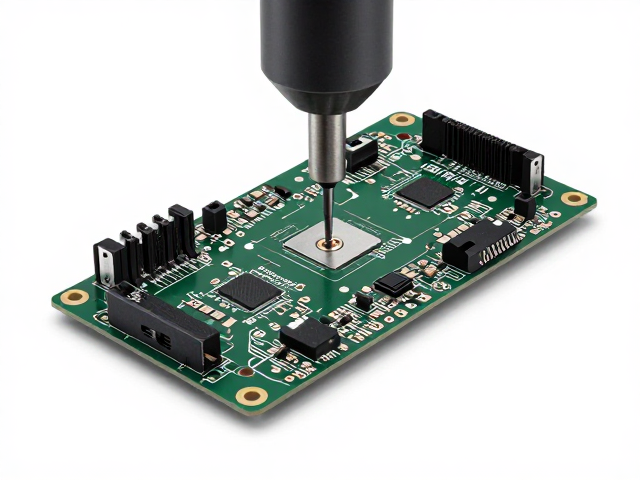

钻孔工艺的稳定性直接关联到PCB的良率与长期耐用性。在铝基板加工中，钻孔深度与孔径的精度要求极高，尤其是对于三模鼠标内部密集的BGA封装和细间距元件焊盘。常规的钻孔参数需要根据铝的硬度进行调整，通常建议使用含钴高速钢或硬质合金钻头，转速控制在15,000至25,000 RPM之间，进刀速度需低于FR-4基板，以防止铝屑堆积堵塞排屑槽。过快的进刀会导致孔壁撕裂，形成毛刺，这些毛刺在后续组装中可能刺穿绝缘层，造成层间短路。
孔壁清洁度是沉铜成功的前提。铝基板钻孔后，孔内残留的铝屑和油污会严重阻碍化学沉积过程。行业通用的预处理流程包括超声波清洗与等离子清洗。超声波清洗利用高频振动剥离孔内微小颗粒，而等离子清洗则通过高能粒子轰击孔壁，去除有机污染物并增加表面能，提高后续化学药液的附着力。这一步骤若被简化，沉铜层会出现针孔或断点，导致无线鼠标在高频振动（如快速甩动鼠标）时出现间歇性断连，严重影响用户体验。
沉铜工艺中的化学沉积与导电性保障
沉铜工艺是将非导电的绝缘层转化为导电通道的核心步骤，其难点在于在铝基材与铜箔之间形成均匀的导电层。铝基板沉铜通常采用化学镀铜（Electroless Copper）而非电镀铜，因为化学镀铜不依赖外部电流，能在复杂孔壁表面自发沉积铜层。这一过程对温度、pH值和还原剂浓度极为敏感。标准的沉铜槽液温度需维持在40-45℃，pH值控制在11.5-12.5之间，以确保铜离子能稳定还原为金属铜。若温度过高，镀层结晶粗大，附着力下降；温度过低，则沉积速率慢，容易出现镀层不连续。
在铝基板上，界面结合力是沉铜工艺的最大挑战。铝表面容易形成氧化膜，阻碍铜与基底的结合。因此，在沉铜前需进行活化处理，通常使用氯化钯（PdCl2）溶液进行微蚀活化，使钯微粒均匀分布在孔壁表面，作为催化中心引发化学沉积。这一过程形成的铜层厚度通常控制在1-2微米，作为后续电镀增厚的基础。对于三模鼠标主板，这一初始铜层的连续性至关重要，它决定了射频信号在PCB走线中的阻抗匹配效果，直接影响无线信号的发射功率和接收灵敏度。
低延迟无线鼠标主板的最终形态与性能关联
经过钻孔与沉铜处理的铝基板，其热管理能力和电气性能共同作用于无线鼠标的核心组件。主控芯片在高刷新率下工作会产生显著热量，铝基板的导热性可将热量迅速分散至鼠标外壳，避免局部过热导致芯片降频。降频是造成无线鼠标响应延迟增加的主要原因之一。通过铝基板的热优化，芯片能维持在最佳工作频率区间，确保从传感器读取数据到无线模块发射信号的全链路速度稳定，实现毫秒级甚至亚毫秒级的响应延迟。
此外，铝基板良好的接地性能有助于抑制电磁干扰（EMI）。三模无线鼠标同时处理蓝牙、2.4GHz无线和有线信号，不同频段之间容易产生串扰。铝基板作为天然的接地屏蔽层，能有效吸收和消散高频噪声，提升信噪比（SNR）。高信噪比意味着无线接收器能更准确地解码数据包，减少因信号错误导致的重传机制触发。在电竞场景中，每一次重传都可能表现为画面中的微小卡顿或准星偏移，铝基板通过提升信号纯度，间接保障了操作的精准跟手性，这是高端电竞外设不可或缺的基础设施支撑。
