高负载下的电压波动挑战与稳压核心需求
在工业控制与精密仪器领域，当负载电流发生剧烈阶跃变化时，电源输出端的电压瞬态响应往往面临严峻考验。传统线性稳压器在应对大电流突变时，因调整管功耗巨大及热阻限制，极易出现输出电压跌落或振荡现象，导致后端敏感逻辑电路复位或模拟信号失真。这种动态负载下的不稳定性，直接影响了设备运行的可靠性，特别是在伺服驱动系统或高频通信模块中，微小的电压纹波都可能引发系统性误差。
为了解决这一痛点，电路设计需从拓扑结构层面进行重构，引入具有快速环路响应能力的稳压架构。通过优化反馈网络的带宽与相位裕度，使得稳压电路能在微秒级时间内对负载变化做出补偿。实际工程中，采用多级稳压或预稳压设计，能够有效降低主稳压环节的负担，确保在负载从空载跳变至满载的过程中，输出电压的超调量控制在5%以内，恢复时间缩短至毫秒级别，从而维持系统核心的电气稳定性。
独立电源模块的隔离优势与干扰抑制

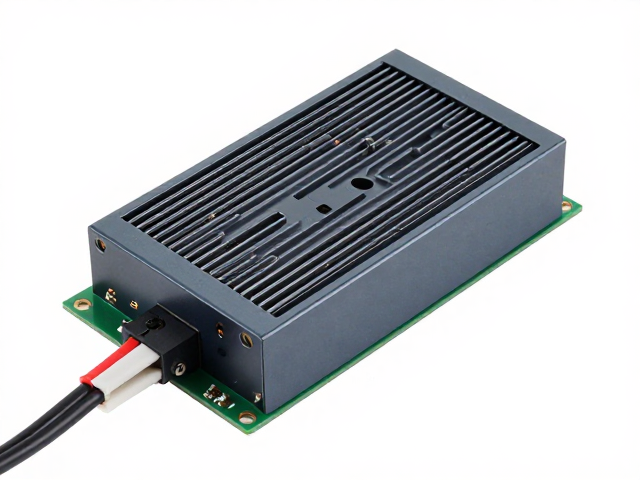

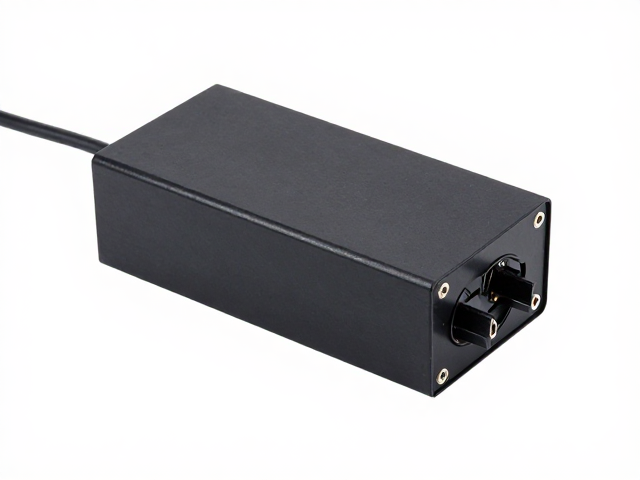

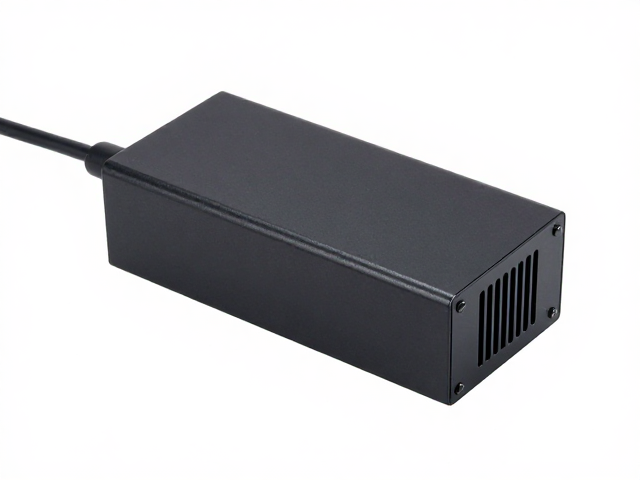

将稳压电路集成于独立的电源模块中，是实现高稳定性设计的关键路径。独立模块通过物理空间上的隔离，阻断了高频开关噪声与大功率负载电流对主控单元的地线耦合干扰。这种模块化设计不仅简化了整机电源树的管理，更通过屏蔽罩与独立接地策略，显著提升了系统的电磁兼容性（EMC）。在实验室环境测试中，采用独立屏蔽稳压模块的系统，其电源端口传导干扰电平通常可降低10dB至20dB，有效避免了共模噪声对信号完整性的破坏。
独立电源模块内部通常包含独立的DC-DC转换级与线性稳压级，这种架构允许不同功能单元获得真正独立的供电源。例如，在数据采集系统中，模拟前端与数字处理单元共用电源往往会导致数字噪声耦合至模拟信号路径。通过独立模块供电，模拟地与数字地在模块内部实现单点连接，彻底消除了地环路电流引起的参考电位漂移。这种设计使得模拟部分的电源抑制比（PSRR）在高频段仍能保持优异表现，确保了高精度传感器数据的采集真实性。
拓扑选型与关键元器件的协同优化
高负载稳定性并非仅靠单一器件实现，而是依赖于拓扑结构与元器件参数的精密协同。低压差线性稳压器（LDO）虽具有低噪声优势，但其负载调整率在大电流下会明显恶化。相比之下，同步降压转换器结合后级LC滤波或π型滤波网络，能在保持高效率的同时提供极佳的动态响应。关键在于输出电容的选型，低等效串联电阻（ESR）的陶瓷电容（MLCC）能提供瞬间巨大的充放电电流，而钽电容或固态电容则有助于平滑低频纹波，两者并联使用可显著改善负载瞬态响应波形。
反馈电阻网络的精度与温度系数直接影响长期稳定性。选用0.1%精度、低温度系数的金属膜电阻作为反馈分压网络，可消除因环境温度变化导致的基准电压漂移。此外，稳压芯片的使能引脚与电源良好引脚需通过低阻抗路径连接至主地平面，以加速启动过程并提升热管理效率。在实际验证中，优化PCB布局，缩短功率环路面积，可使环路电感降低50%以上，从而减少开关过程中的电压尖峰，提升整体电路在极端工况下的生存能力。
热管理设计与长期运行可靠性

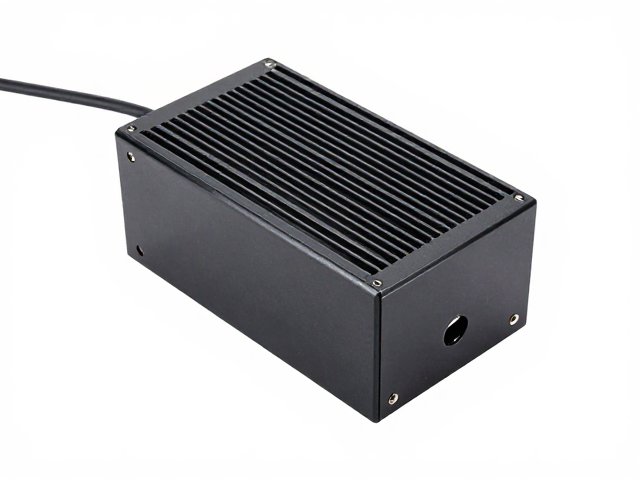

高负载稳压电路的核心瓶颈往往在于热耗散。当输入输出电压差较大且负载电流较高时，稳压器件的功耗呈线性增长，导致结温迅速上升。若散热设计不足，热保护机制可能频繁触发，造成输出电压间歇性中断。因此，采用大面积铺铜、增加过孔阵列以及散热焊盘是基础且有效的散热手段。对于更高功率密度的场景，需计算热阻参数，确保在最高环境温度下，器件结温低于其最大额定值（通常为125℃或150℃），并预留足够的降额空间以应对老化效应。
长期运行中的可靠性还取决于输入滤波电容的寿命管理。电解电容在高温下电解液易挥发，导致容值下降和ESR升高，进而引发稳压失效。选用长寿命固态电容或聚合物电容可显著提升系统寿命。在实际案例中，某工业PLC电源模块通过采用固态输出电容并结合优化的铜箔走线，在连续72小时满载老化测试中，输出电压纹波增加量小于2mV，无出现任何热击穿或元件失效现象，验证了热设计与元件选型在长期稳定性中的决定性作用。
